KLINGER Ballostar® KHA DBB Kugelhahn

KLINGER Ballostar® KHA DBB

DOUBLE BLOCK & BLEED

Absperrventile mit Doppelabsperrung - die sicherste Lösung bei Wartungsarbeiten.

Eine Armatur anstatt zwei? Mit der Double Block & Bleed Funktion (DBB)
bieten wir in puncto Lebenszykluskosten eine perfekte Lösung.

Viele Absperranwendungen, vor allem im Dampf- und Heißwasserbereich erfordern eine absolut zuverlässige und sichere Absperrung des Mediums, um Unfälle oder Fehlfunktionen zu vermeiden und somit die Anlagensicherheit zu erhöhen. Jedoch oft sehr unwirtschaftlich, da zwei Armaturen in Serie verbaut werden, um bei Ausfall einer Armatur mit Hilfe der zweiten den weiteren Betrieb zu gewährleisten.

Der KLINGER Ballostar KHA DBB schafft hier Abhilfe. Dieser 3-teilige Kugelhahn besteht aus zwei elastischen Dichtelementen und ist im Gegensatz zur üblich schwimmenden Lagerung doppelt gelagert. Die beiden unabhängig voneinander wirkenden Dichtelemente vereinen die beiden Armaturen. Der zusätzliche Entleerungshahn dient zur Entlastung und Entleerung des Totraumes.

Durch diese Bauweise wird die Robustheit enorm erhöht, sodass der Kugelhahn auch unter höchsten Anforderungen eine optimale Arbeits- und Betriebssicherheit im Nennweitenbereich von DN 15 bis 125 mm gewährleistet.



Es sind zwei verschiedene Ausführungsvarianten möglich:

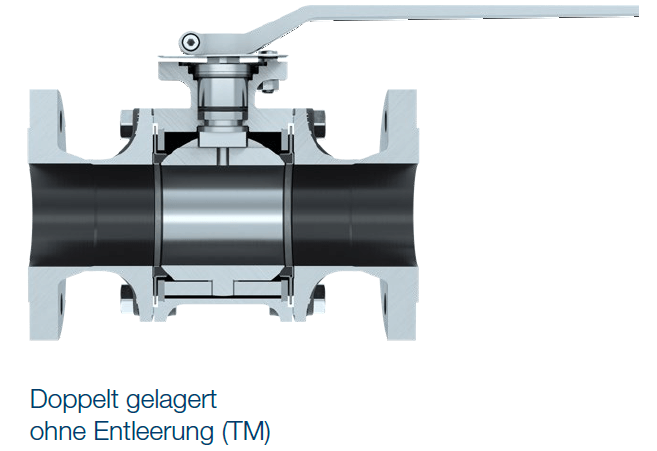

  • Doppelt gelagert ohne Entleerungshahn (TM - trunnion mounted)

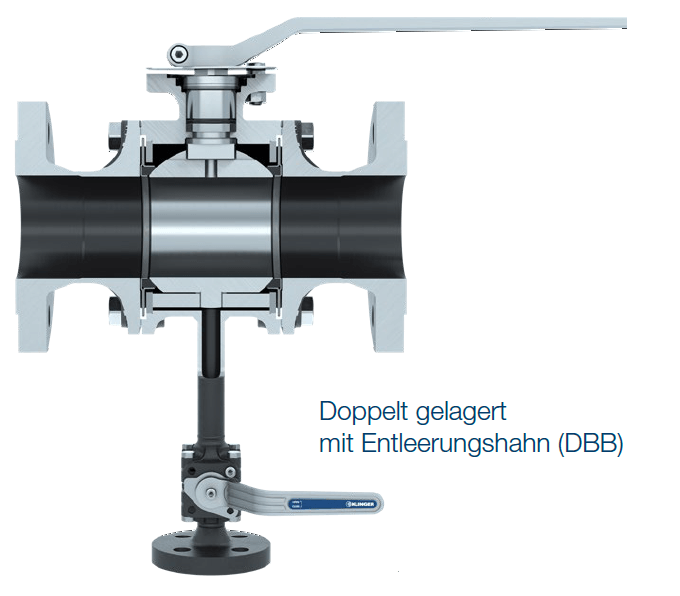

  • Doppelt gelagert mit Entleerungshahn (DBB - Double Block & Bleed)



Der KHA DBB ist einsetzbar bis 235°C für klare Flüssigkeiten und Gase. Vor allem in der Fernwärme, Stahlindustrie, Kraftwerken, Geothermie, Öl und Gas sowie der chemischen Industrie findet der KHA DBB seine Anwendung.

Typenübersicht



DBB trunnion mounted DBB mit Entleerungshahn

Download Broschüren

Anbei finden Sie unsere KLINGER Fluid Control Imagebroschüre und die Produktbroschüre.
