KLINGER Manometer Hähne

Manometer Hähne – robuste Absperrhähne für die Messtechnik

AB-Hähne sind einfache, äußerst robuste Absperrarmaturen, die für die besonderen Bedürfnisse der Messtechnik entwickelt wurden. Sie werden aufgrund ihrer absoluten Zuverlässigkeit und Wirtschaftlichkeit millionenfach, weltweit eingesetzt.

Funktionsprinzip Manometerhähne

Ein zylindrischer Hahnwirbel und eine elastische Dichtungsbuchse ermöglichen ein rasches Öffnen und schließen über einen 90 º Schaltweg. Dieser ist bei Durchgangshähnen der Type AB durch einen Anschlag gewährleistet, der verdrehsicher am Hahnwirbel mittels Sicherungsring befestigt ist. Bei Manometerhähnen der Type MAB entfällt der Anschlag, mit Ausnahme der Type MABAL, der mit einem Anschlag ausgerüstet ist. Die Betätigung erfolgt mittels abnehmbarem Hahngriffs. Alle Hähne sind rechtsdrehend zu schließen, mit Ausnahme der Typen ABIE und MABAL die linksdrehend schließen.

Produktvorteile Manometerhähne

Sofortiges Schließen/Öffnen: 90° Schaltweg
Verlässliche Abdichtung im Durchgang und nach Außen: keine Fehlmessungen
Handbetrieb in Drosselstellung möglich: Einsatz in Ausblasleitungen
Einfache Konstruktion gewährleistet hohe Betriebssicherheit
Die Dichtungsbuchse, der einzige Verschleißteil, kann in Minuten ausgetauscht werden. Der AB-Hahn verbleibt dabei in der Leitung
Kein Klemmen durch Korrosion
Spezialausführungen für den Einsatz bei Manometern, Indikatoren und Flüssigkeitsstandanzeiger sind erhältlich

Vielseitige Einsatzmöglichkeiten

Prozessindustrie
Verfahrenstechnik
Automatisierung
Schiffsbau
Dieselmotoren
Druckluftversorgung
Mess- und Regeltechnik
Energieerzeugung und -versorgung

Bitte beachten Sie, dass die maximale Einsatztemperatur jedes KLINGER AB-Hahns vom jeweiligen Einsatzdruck sowie von Gehäuse- bzw. Dichtwerkstoff abhängig ist. Die Druck- und Temperatureinsatzgrenzen können den P-/T-Diagrammen entnommen werden, die sich in den jeweiligen Produktkatalogen befinden.

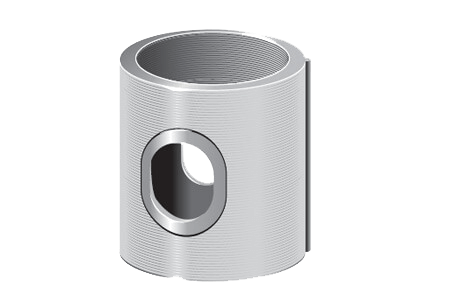

Die Dichtungsbuchse – das Herz eines jeden AB-Hahns:

Unter Druck stützen sich die Lamellen der elastische Dichtungsbuchsen an der Gehäusewand ab und erzielen so eine ausgezeichnete Dichtwirkung. Drei Dichtungsbuchsen-Varianten sind verfügbar:

top-graph 2000: Die Standard-Dichtungsbuchse bis max. 250°C Einsatztemperatur
KAF: Für Hochtemperatur-Anwendungen bis max. 400°C
